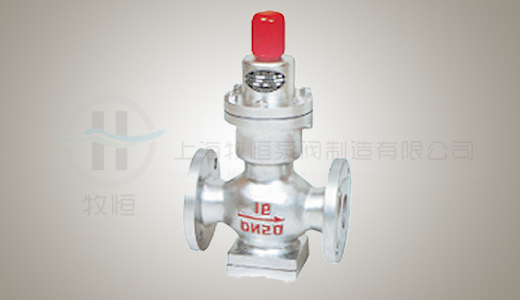

波紋管減壓閥
波紋管減壓閥由全不銹鋼構成，由波紋管、調節彈簧、閥座、閥瓣等零件組成,直接作用式波紋管減壓閥利用波紋管傳感閥門壓力驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。
波紋管減壓閥參數
|
公稱壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
殼體試驗壓力（MPa）
|
0.9
|
1.5
|
2.4
|
|
密封試驗壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
最高進口壓力（MPa）
|
0.6
|
1.0
|
1.6
|
|
出口壓力范圍（MPa）
|
0.05-0.4
|
0.1-0.8
|
0.1-1.0
|
|
壓力特性偏差（MPa）△P2P
|
GB12244-1989
|
|
流量特性偏差（MPa）△P2G
|
GB12244-1989
|
|
最小壓差（MPa）
|
0.1
|
0.15
|
0.15
|
|
滲漏量
|
GB12245-1989
|
波紋管減壓閥材料
|
零件名稱
|
零件材料
|
|
閥體、閥蓋
|
WCB
|
|
底蓋
|
WCB
|
|
閥座、閥瓣
|
2Cr13
|
|
波紋管
|
1Cr18N9Ti
|
|
波紋管上墊
|
2Cr13
|
|
波紋管下墊
|
2Cr13
|
|
號向座
|
2Cr13
|
|
主閥彈簧
|
50CrVA
|
|
調節彈簧
|
60S12Mn
|
